Planenschweissmaschine
PHRST 2020

Die Hochfrequenzschweißmaschine PHRST 2020 ist eine Neuentwicklung
auf Wunsch der Nachfrage unserer Kunden einer modernen
spezifischen Lösung für Labor und Produktion.

Die Maschine besteht aus einzelnen Elementen, so dass Sie selber bestimmen
können, welche Komponenten für Ihren Anwendungsfall in Betracht kommen.

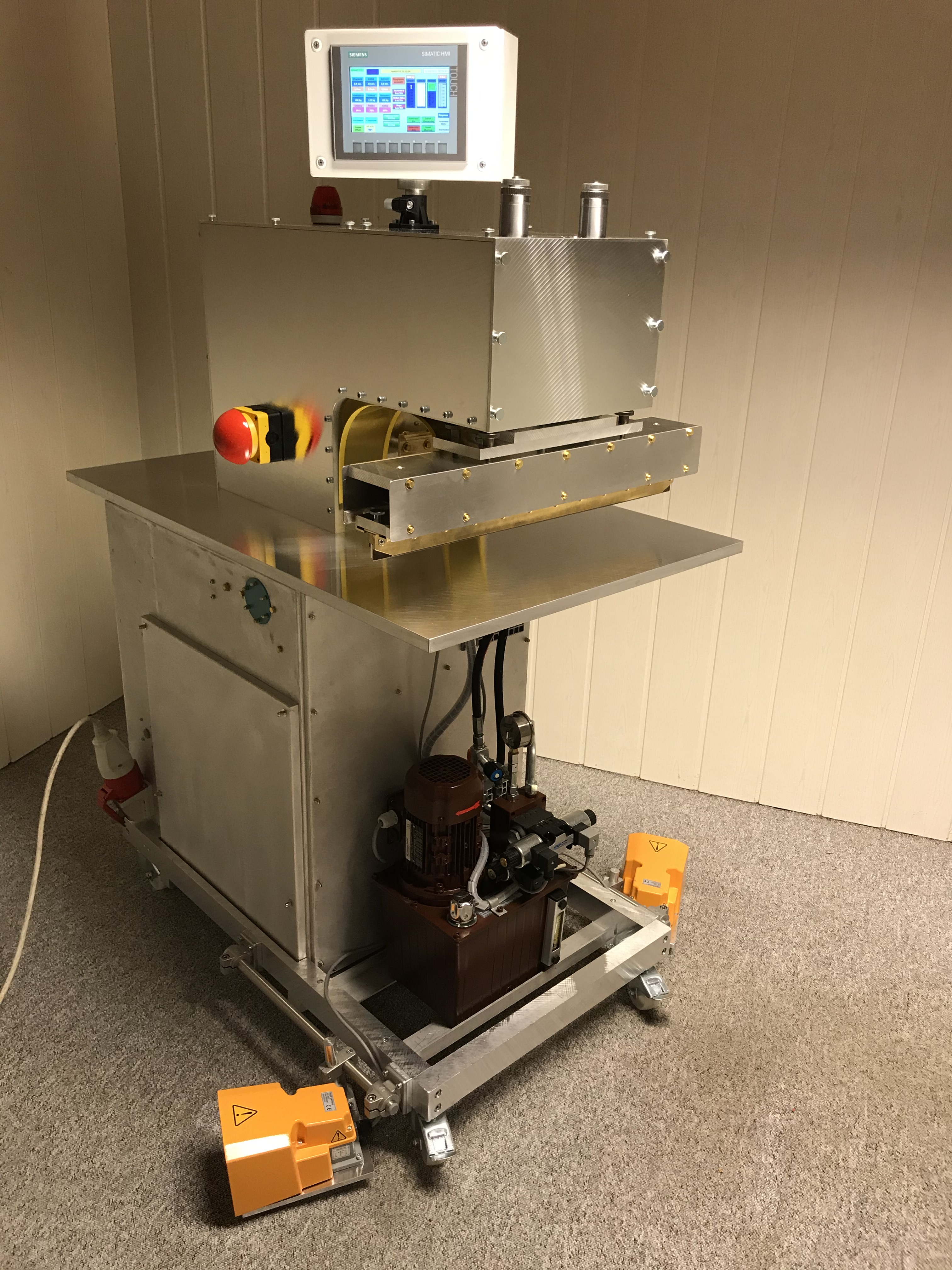

Das Foto zeigt eine komplette Ausführung mit Generator, Hydraulikpresse,
Fahrpalette und schwenkbarem Bedienpult sowie zwei Fußtaster.

Die komplette Steuerung erfolgt über eine SPS Siemens S7-1200
mit Touch-Panel KTP 700



Beschreibung der einzelnen Komponenten

Hochfrequenzgenerator

Der HF-Generator hat eine HF-Leistung von 2 KW
Elektronische-Elektrodenschutzschnellabschaltung ESA17EL
mit Gittertastung der Senderöhre
Schutzschaltung bei Überlast des Generators
Die Leistungsregelung erfolgt über eine automatische
Anpassung mit Position, Anstieg und Leistung
Eingabe der Schweiß- und Kühlzeit in 100 ms Schritten
Der Generator ist auch als Einzelgerät zum Anschluss
an einer vorhandenen Presse einsetzbar
Das Touch-Panel ist dann in der Generatortür integriert
oder kann extern platziert werden.
Die Anzeigen erfolgen im Display numerisch bzw. mit Balkendiagramm.
Auf Wunsch ist auch eine Kurvenanzeige möglich, die
über eine Schnittstelle ausgedruckt werden kann.

Hydraulikpresse

Der Pressenkopf mit der Schweiß- Elektrodenhalterung
ist auf dem Generator montiert
Pressenbewegung über Hydraulikzylinder mit 2 Rundsäulen Führungen
Der max. Hub beträgt 80 mm
Einstellbare Eindringtiefenbegrenzung
Elektrodenhalterung 100 x 650 mm aus ALU mit PEEK Isolatoren
und Messingeinschubwinkel zur schnellen Elektroden Wechselung
Die Größe der Elektrodenhalterung und des Pressenkopfes
kann für den jeweiligen Verwendungszweck geändert werden.
Oberhalb befindet sich das schwenkbare Bedienpult
mit dem eingebauten Touch- Panel
Der Pressendruck wird über das Touch-Panel bis max.500 kg eingestellt
Auf dem Foto wird die Presse über 2 Fußtaster geschlossen
Die Presse kann in einer anderen Ausführung um 180° gedreht
aufgebaut werden, so dass die Maschine von vorne mit dem
zu verschweißenden Material belegt werden kann.
Aus Sicherheitsgründen wird die Presse dann über 2 Pulte
mit Bedientasten geschlossen (2-Hand Verriegelung).
Die Hydraulikpresse kann auch als separate Einheit mit Tisch
und Aluminiumgestell rechts von dem Generator angeschlossen werden.

Fahrpalette

Die gesamte Maschine ist auf einer Aluminium Fahrpalette
mit 4 Schwenk- und Feststellrollen montiert.
Die Hydraulik befindet sich ebenfalls auf dieser Palette
und ist für Servicezwecke seitlich herausnehmbar

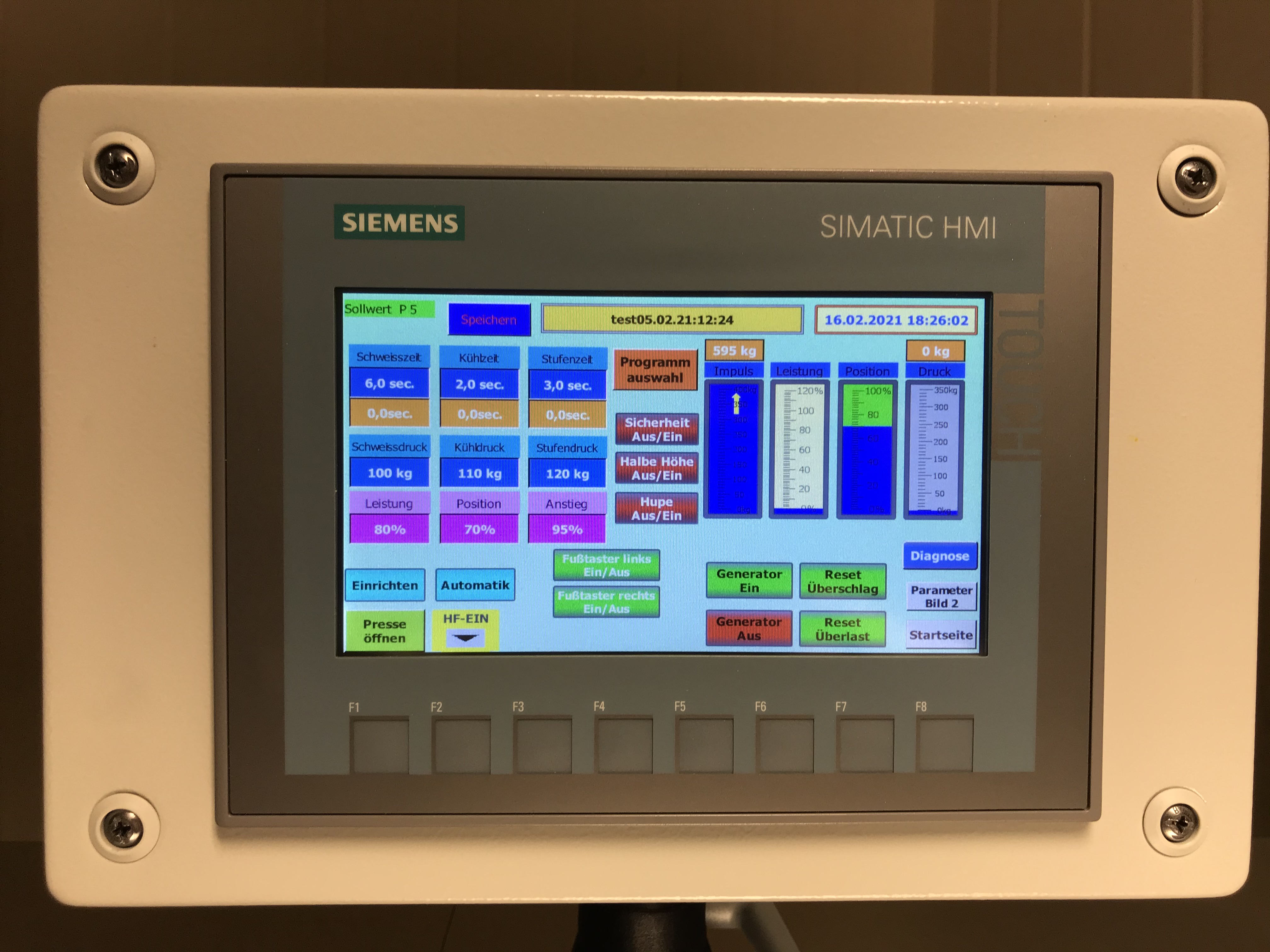

Funktionsbeschreibung der Elemente


1. Schweißzeit (blau) Eingabe der gewünschten Schweißzeit.
2. Schweißzeit (orange) Anzeige der abgelaufenen Schweißzeit
3. Kühlzeit (blau) Eingabe der gewünschten Kühlzeit
    Kühlzeit ist die Zeit, die nach der Schweißzeit abläuft und im
    Automatikbetrieb die Presse noch geschlossen hält.
4. Kühlzeit (orange) Anzeige der abgelaufenen Kühlzeit
5. Stufenzeit (blau) Eingabe der gewünschten Stufenzeit
    Stufenzeit ist die Zeit, die während der Schweißzeit von dem
    Schweißdruck in den Stufendruck wechselt.
6. Stufenzeit (orange) Anzeige der abgelaufenen Stufenzeit
7. Schweißdruck (blau) Eingabe des gewünschten Pressendrucks,
    bei Ablauf der Schweißzeit
8. Kühldruck (blau) Eingabe des gewünschten Drucks,
    bei Ablauf der Kühlzeit
9. Stufendruck (blau) Eingabe des gewünschten Drucks,
    bei Ablauf der Stufendruckzeit
10.Leistung(violett) Eingabe der gewünschten max. Leistung
11.Position (violett) Eingabe der gewünschten Leistung bei Schweißbeginn
12.Anstieg (violett) Eingabe der gewünschten Geschwindigkeit
     von Leistung Schweißbeginn bis max. Leistung
13.Impuls (blau) Balkenanzeige des max. Impulsdrucks
    während eines gesamten Arbeitstaktes


14.Leistung(blau) Balkenanzeige der Leistung während
    des gesamten Schweißvorgangs
15.Position (blau) Balkenanzeige der Reglerklappenstellung
16.Druck (blau) Balkenanzeige für den momentanen Pressendruck
17.Generator Ein (grün) Taste und Anzeige Generator einschalten
18.Generator Aus (rot) Taste und Anzeige Generator ausschalten
19.Reset Überschlag (grün) wieder Freigabe des Generators bei
    einem Durchschlag am Schweißwerkzeug
20.Reset Überlast (grün) wieder Freigabe des Generators bei
    zu großer Belastung der Senderöhre
21.Einrichten (hellblau) alle Funktionen werden einzeln gesteuert
22.Automatik (hellblau) nach geschlossener Presse laufen die
    Funktionen schweißen, kühlen, Presse öffnen automatisch ab.
23.Sicherheit Aus/Ein (rot) Bei Aktivierung schließt die Presse
    mit einem sehr geringen Druck. Erst nach nochmaliger Betätigung
    für Presse schließen, wird der eingestellte Pressendruck aktiviert
24.Halbe Höhe (rot) Bei Aktivierung macht die Presse
    beim Schließen einen Zwischenstopp
25.Hupe (rot) Bei Aktivierung ertönt nach Erreichen der Halben Höhe
    und anschließenden Presse schließen Befehl ein Signal
26.Programmauswahl (orange) Umschaltung auf Programmauswahl
27.Test 05.02.21:12:24 (gelb) hier wird das ausgewählte Programm
    mit dem Namen in der Programmauswahl angezeigt bzw. eingegeben
28.Speichern (blau) durch drücken werden die Daten
    in das ausgewählte Programm gespeichert.
